输入与输出

输入/输出引脚

micro:bit 底边有一排金属触点，看起来像一排「小牙齿」——这就是输入/输出引脚（简称 I/O 引脚）。

其中一些引脚更大，方便夹鳄鱼夹。标为 0、1、2、3V 和 GND 的就是这些（计算机计数从 0 开始）。若接上 edge connector 扩展板，还可以用导线连接其他较小的引脚。

micro:bit 正面的 micro:bit 标志也可以作为触摸输入，在代码里使用 pin_logo 对象。

在 BiBoPython 中，micro:bit 的每个引脚都用名为 pinN 的对象表示，N 是引脚编号。例如使用标为 0 的引脚，就在程序里写 pin0；标志触摸用 pin_logo。

这些对象有不同的方法，取决于引脚能力，例如读取、写入或检测触摸。

怕痒的 Python

引脚输入最简单的例子是检测是否被触摸。micro:bit 的引脚默认支持电容触摸——用手指轻触即可，不必另一只手去握 GND：

from bibo import *

pin0.set_touch_mode(pin0.CAPACITIVE)
while True:
    if pin0.is_touched():
        display.show(Image.HAPPY)
    else:
        display.show(Image.SAD)

用手指触摸 0 号引脚，显示屏会从「难过」变成「开心」！

标志引脚 pin_logo 同样支持电容触摸，可直接用于类似程序。

把电路和其他设备接到引脚上，玩法会丰富得多。

哔哔与啵啵

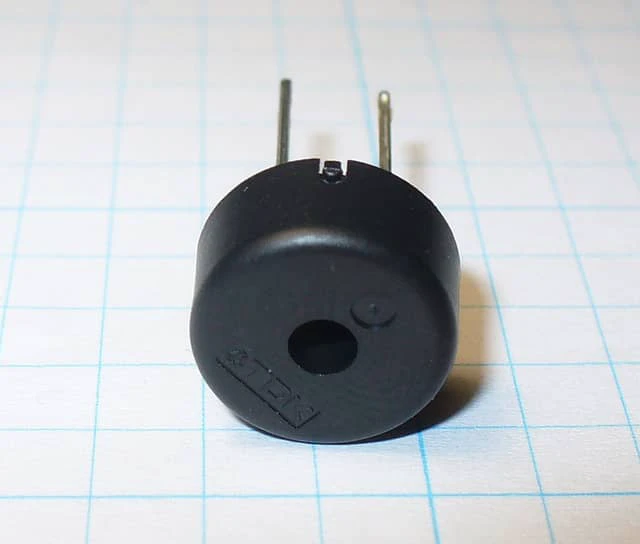

接到 micro:bit 上最简单的外设之一是压电蜂鸣器。蜂鸣器分两种：有源蜂鸣器内部带振荡器，通电即发出固定音高的声音；无源蜂鸣器需要变化的电流才能按频率发声，音高可调。有源蜂鸣器用法简单但只有一种音；无源稍复杂，但能演奏不同音高。

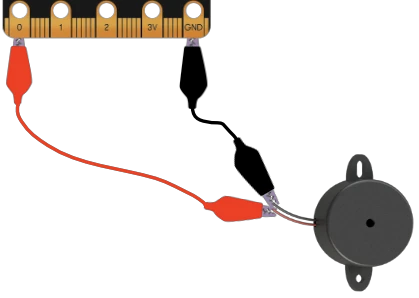

下面用有源压电蜂鸣器做输出。用鳄鱼夹把 pin 0 和 GND 接到蜂鸣器上（如下图）。

pin 0 的线接蜂鸣器正极，GND 接负极。

下面程序会让蜂鸣器响起来：

from bibo import *

pin0.write_digital(1)

大约五秒后你可能就想让它停下来。改进一下，做成「哔哔」声：

from bibo import *

while True:
    pin0.write_digital(1)
    sleep(20)
    pin0.write_digital(0)
    sleep(480)

能看出原理吗？在数字世界里，1 表示「开」，0 表示「关」。

程序进入无限循环，先把 pin 0 设为高电平，蜂鸣器响；sleep(20) 暂停 20 毫秒后把 pin 0 关掉，形成短促的「哔」；再 sleep(480) 等待 480 毫秒后重复。大约每 500 毫秒响一次，每秒两声——一个简易节拍器就诞生了！
