输入/输出引脚

引脚是 micro:bit 与外部设备通信的接口。共有 19 个可用引脚，编号 0–16 及 19–20；引脚 17 和 18 不可用。此外还有 pin_logo 与 pin_speaker 可供使用。

例如，以下脚本会根据引脚 0 的数字读数改变 micro:bit 显示：

from bibo import *

while True:
    if pin0.read_digital():
        display.show(Image.HAPPY)
    else:
        display.show(Image.SAD)

引脚功能

更多硬件说明见 无线电与引脚。

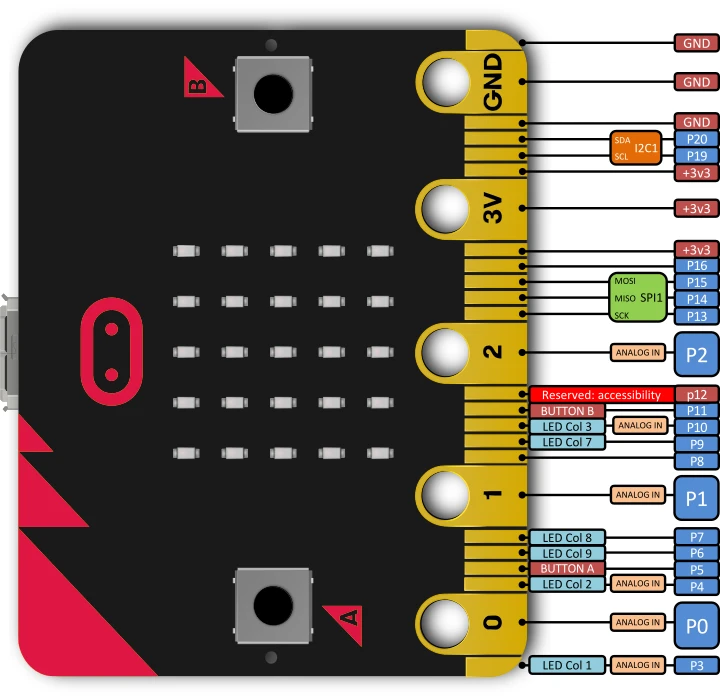

下表汇总可用引脚、类型及内部连接。引脚可通过 bibo 模块的属性访问：bibo.pin0 至 bibo.pin20。

引脚	类型	功能
0	触摸	Pad 0
1	触摸	Pad 1
2	触摸	Pad 2
3	模拟	Column 3
4	模拟	Column 1
5	数字	Button A
6	数字	Column 4
7	数字	Column 2
8	数字	—
9	数字	—
10	模拟	Column 5
11	数字	Button B
12	数字	—
13	数字	SPI SCK
14	数字	SPI MISO
15	数字	SPI MOSI
16	数字	—
19	数字	I2C SCL
20	数字	I2C SDA

micro:bit 还有两个无法通过边缘连接器访问、但可在 BiBoPython 中使用的引脚：

• pin_logo — 主板正面的触摸感应 Logo 引脚，默认设为电容触摸模式。
• pin_speaker — 用于控制 micro:bit 扬声器的引脚。此 API 仅用于脉宽调制（PWM）操作，例如 pin_speaker.write_analog(128)。

脉宽调制（PWM）

板载引脚无法像音频放大器那样通过调制电压输出模拟信号——引脚只能输出完整 3.3 V 或拉低至 0 V。但仍可通过快速开关并控制通断时间比例来调节 LED 亮度或电机转速，这种技术称为脉宽调制（PWM），即下文 write_analog 方法的作用。

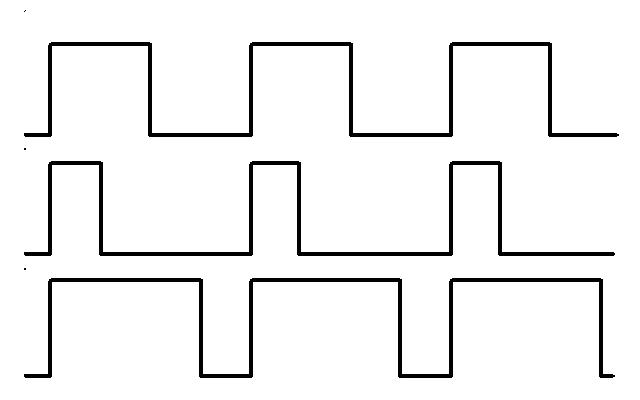

三种不同 PWM 信号示意图如下。周期（因而频率）相同，但占空比不同。

第一个信号由 write_analog(511) 产生，占空比恰好 50%——通电与断电时间各半，总能量相当于 1.65 V 而非 3.3 V。

第二个信号占空比 25%，可由 write_analog(255) 产生，效果类似输出 0.825 V。

第三个信号占空比 75%，可由 write_analog(767) 产生，能量为第二个的三倍，相当于引脚输出 2.475 V。

注意：这对电机（惯性大）或 LED（闪烁过快人眼无法分辨）效果良好，但不适合生成声波。本板只能产生方波声音，听起来很像早期电脑游戏——因为那些游戏也只能做到如此。

类

引脚分为三类，功能逐级扩展。它们形成继承层次，每一类包含前一类全部功能并新增自身方法。

MicroBitDigitalPin

read_digital()

若引脚为高电平返回 1，低电平返回 0。

write_digital(value)

若 value 为 1 则设为高电平，为 0 则设为低电平。

set_pull(value)

将上拉/下拉状态设为三种值之一：pin.PULL_UP、pin.PULL_DOWN 或 pin.NO_PULL（其中 pin 为引脚实例）。默认上拉状态见下文。

get_pull()

返回引脚的上拉配置，可能为 NO_PULL、PULL_DOWN 或 PULL_UP。通过 set_pull() 设置，或在引脚模式需要时自动配置。

get_mode()

返回引脚模式。引脚用于特定功能（如写数字值、读模拟值）时模式会改变。可能模式包括："unused"、"analog"、"read_digital"、"write_digital"、"display"、"button"、"music"、"audio"、"touch"、"i2c"、"spi"。

write_analog(value)

在引脚上输出 PWM 信号，占空比与 value 成正比。value 可为 0（0% 占空比）到 1023（100% 占空比）的整数或浮点数。

set_analog_period(period)

将输出 PWM 信号的周期设为 period 毫秒。最小有效值为 1 ms。

set_analog_period_microseconds(period)

将输出 PWM 信号的周期设为 period 微秒。最小有效值为 256 µs。

get_analog_period_microseconds()

返回已配置的 PWM 信号周期（微秒）。

MicroBitAnalogDigitalPin

read_analog()

读取引脚电压，返回 0（0 V）到 1023（3.3 V）之间的整数。

MicroBitTouchPin

is_touched()

若引脚被手指触摸返回 True，否则返回 False。

电阻式触摸

通过测量引脚与地之间的电阻实现。低电阻读数为 True。用手指可靠检测时，可能需要用身体另一部分（例如另一只手）触摸 GND 引脚。

电容式触摸

通过手指作为导体与电容电场交互实现。电容式触摸不需要作为电路一部分接地。

set_touch_mode(value)

设置给定引脚的触摸模式。value 可为 CAPACITIVE 或 RESISTIVE。例如 pin0.set_touch_mode(pin0.CAPACITIVE)。

引脚切换为输入模式时会自动配置上拉模式。输入模式包括调用 read_analog / read_digital / is_touched。默认上拉分别为 NO_PULL、PULL_DOWN、PULL_UP。调用 set_pull 会将引脚配置为 read_digital 模式并应用给定上拉。
